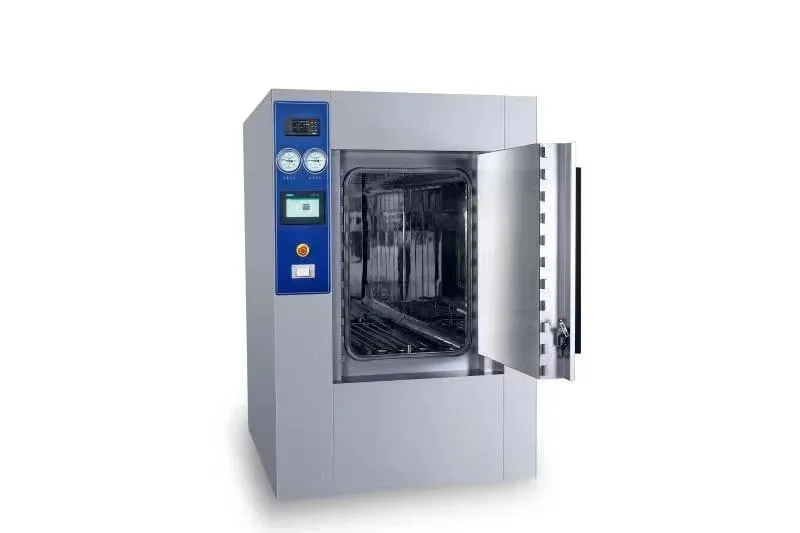

esterilizador de autoclave ventilado

2. Características de rendimiento principal

1. Puerta motorizada con apertura y cierre automáticos, utilizando presión de inflación para conducir el anillo de sellado para el sellado automático.
2. Diseño de paso de doble puerta, equipado con enclavamiento de seguridad a presión y enclavamiento de seguridad de las puertas de temperatura, asegurando un aislamiento efectivo entre el área de esterilización y el área de almacenamiento de artículos estériles a través del enclavamiento de doble puerta.
3. *Nuevo anillo de sellado de puertas circulares de caucho de caucho de silicona resistente a la lágrima de alta calidad, superficie tratada con recubrimiento de politetrafluoroetileno (PTFE), resistente al desgaste y suave, proporcionando un mejor efecto de sellado y una vida útil más larga de hasta 1500 ciclos. El buen ajuste entre este anillo de sellado y la pared lateral del surco de sellado reduce la posibilidad de que el aire comprimido se filtre en la cámara interna, lo que garantiza la efectividad de la esterilización.

2.2 Vessel a presión (cuerpo y puerta principal):

(1) *horizontal esterilizador de autoclave Con una sección transversal rectangular, la estructura de la chaqueta anular europea (Getinge). La combinación única de la cubierta interna y la chaqueta anular mejora la resistencia y la rigidez del cuerpo principal, lo que resulta en una mayor capacidad de carga y una menor concentración de tensión en comparación con las chaquetas integradas. Este diseño proporciona una capacidad de carga superior, especialmente bajo cargas de presión y temperatura alterna pulsantes, lo que lleva a una vida útil de fatiga más larga del recipiente. (2) La superficie inferior de la cámara interna tiene una cierta pendiente para garantizar la descarga de condensado.

(3) los materiales en contacto con vapor, como el tanque interno y los paneles de las puertas, están hechos de acero inoxidable 316L; Los dientes de la puerta y las paradas principales del cuerpo también están hechas de acero inoxidable 316L, mientras que la chaqueta está hecha de acero de carbono de alta calidad diseñado específicamente para recipientes a presión.

(4) *Estructura de ranura de sellado: la ranura de sellado se suelde directamente a la chaqueta anular en ambos extremos (estructura de getinge), evitando grietas a menudo causadas por rigidez excesiva en los arcos de esquina de estructuras de brida integradas, y la chaqueta está cerca de ambas caras finales, mejorando la eficiencia de secado.

(5) *La costura longitudinal del tanque interno está soldada con tecnología de soldadura automática de plasma, con soldadura automática robótica para la chaqueta. Los componentes posteriores a la soldado se someten a un tratamiento de envejecimiento de vibración para aliviar el estrés y eliminar el estrés de soldadura, mejorando efectivamente la estabilidad estructural y el rendimiento de los conjuntos principales del cuerpo y la puerta.

(6) La superficie del tanque y la puerta internos se pule a un acabado de espejo mecánico con AR 0.6, proporcionando una fuerte resistencia a la corrosión.

2.3* Controlador lógico programable Siemens (PLC) y pantalla táctil de color:

Todo el proceso se controla automáticamente por un programa, que muestra el estado operativo, la temperatura, la presión y los parámetros de tiempo.

2.4 Interfaz de verificación de comunicación:

Equipado con una interfaz de verificación de comunicación con el tamaño estándar DN25, DN40 opcional.

2.5 Programas compatibles:

Jeringas precargadas, envases de plástico de aluminio PP, copas de PP, instrumentos, tanques de acero inoxidable, ropa estéril, cristalería, líquidos, medios de cultivo y programas personalizados.

2.6 Temperatura de esterilización:

Ajustable de 105-136 ℃, establecido libremente en 134 ℃, 121 ℃ o 113 ℃.

2.7 Impresión de datos en tiempo real:

Impresión en tiempo real de datos de proceso a través de mini impresoras y grabadora sin papel. Los registros de la impresora térmica pueden no ser adecuados para la preservación a largo plazo. Imprime la temperatura, la presión, los artículos esterilizados del esterilizador, el tiempo de esterilización y la información del operador (incluida la impresión de curvas).

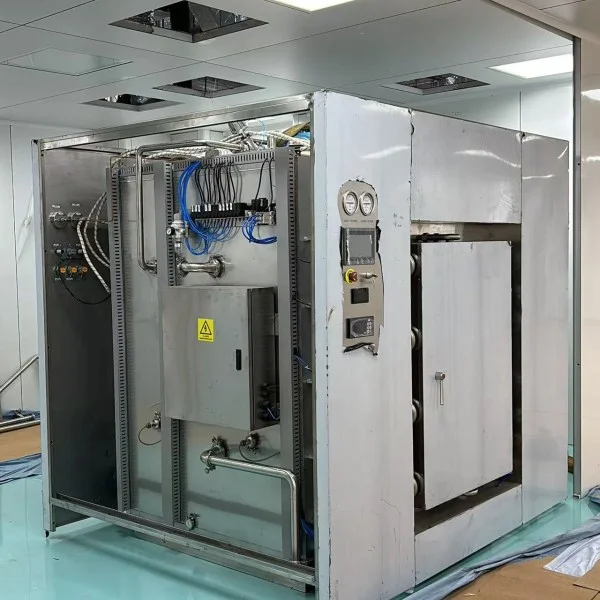

2.8* Sistema de tuberías:

Las tuberías que entran en contacto con el vapor puro y se conectan a la cámara interna están hechas de acero inoxidable 316L, asegurados con abrazaderas y todas las soldaduras se realizan con máquinas de soldadura de tubería automática. Las válvulas neumáticas tienen una vida operativa sin fallas de ≥ 4 millones de ciclos.

2.9 Sistema de control de temperatura de drenaje automático:

Temperatura de drenaje ≤ 55 ℃.

2.10 Filtro de aire:

La carcasa del filtro debe estar hecha de acero inoxidable 316L, y el elemento del filtro debe ser PTFE hidrofóbico, con una precisión de filtración de ≤ 0.22 micras, logrando una tasa de esterilización del 99.97%.

3. Dispositivos de seguridad y sistema de alarma

1. Función de alarma de protección de sobrepresión automática:

   • El control de presión para la chaqueta, la cámara interna y el evaporador (si están presentes) utiliza transmisores de presión analógica importados para un control inteligente, reemplazando los interruptores de presión mecánicos ajustables manualmente. Este sistema monitorea continuamente los datos de presión y desencadena automáticamente la protección y las alarmas en caso de sobrepresión.

2. Válvulas de seguridad:

   • Las válvulas de seguridad se instalan en la chaqueta, la cámara de esterilización y el evaporador (si están presentes). Si se excede la presión de apertura de seguridad, estas válvulas se abrirán automáticamente para aliviar la presión.

3. Función de alarma sobre temperatura y mal-temperatura:

   • El control de temperatura dentro de la cámara interna emplea sensores PT100 de precisión de grado A para recopilar datos de temperatura en tiempo real. Si la temperatura excede el umbral establecido, se activan la protección automática y las alarmas. Del mismo modo, si la temperatura cae por debajo de la temperatura de esterilización, la protección y las alarmas también se activan.

4. Alarma de baja presión de aire comprimido:

   • Un interruptor de presión detecta la presión del aire comprimido. Si la presión cae por debajo de 0.4 MPa, se activa una alarma automática.

4. Otras características funcionales

1. Función de prueba de retención de presión:

   • El sistema puede lograr un vacío hasta -0.09 MPa o menor, manteniendo la presión durante 10 minutos con una velocidad de fuga de ≤ 1.3 kPa/10 minutos.

2. Sellos de conexión:

   • Los sellos de conexión para tuberías y válvulas deben estar hechas de politetrafluoroetileno resistente a alta temperatura (PTFE). Las capas de aislamiento deben usar mantas de fibra de cerámica, mientras que los paneles decorativos externos deben estar hechos de acero inoxidable SUS30408.
